軸向外壓式波紋管膨脹節
|
結構型式：
|
型式代號：
|
技術參數：
|
|
|
|
|
產品簡介
----------------------------------------------------------------------
[結構特點]
該類補償器是有承受外壓的波紋管及外套筒和端環等結構件組成。能夠吸收較大的軸向位移而不能承受波紋管壓力推力，具有良好的自導性，廣泛應用于熱網管系中
| 產品名稱：軸向外壓式波紋管膨脹節 | 公稱通徑：DN32～DN1600（mm） |
| 設計壓力：0.1～4.0（Mpa） | 設計溫度：-20℃～450℃ |
| 材 質：SUS304, SUS321, SUS316L | 執行標準：GB/T12777-2008 |
軸向外壓式波紋管膨脹節的性能特點：軸向外壓式波紋管膨脹節由內筒、波紋管、外筒及附屬構件組成。波紋管受外壓作用，封閉和抗彎性好，可吸收大移位量。可做成單式、復式、雙向等形式。軸向外壓式波紋管膨脹節主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。
軸向外壓式波紋管膨脹節安裝使用注意事項：
? 內襯筒方向應與介質流向一致（膨脹節上有流向標志）。
? 安裝時注意放氣口朝上，疏水口朝下。
? 現場安裝完畢后，必須拆除小拉桿。
軸向外壓式波紋管膨脹節承受的壓力推力簡圖：
 |  |  |
| 管道中受有壓力及推力 | 管道中不再承受壓力及推力 | 此時的系統需要主固定支架 |
軸向外壓式波紋管膨脹節的壓力及推力是由于壓力施加在波紋管上所產生的力。這個力是系統壓力乘以波紋管有效區域得出的。如果沒有膨脹節，管道系統是會受到壓力影響的，系統由于管道與張力是反方向的原因是不會移動的。當一個不受約束的膨脹節應用到管道系統中之后，管道中的力就會被膨脹節所吸收而不會對管道系統本身造成影響。這個壓力及推力必須包含主固定支架或者受控制的膨脹節以承受壓力推力的負荷。這個主固定支架必須能夠承受壓力推力和少量由于波紋管偏移所引起的力。

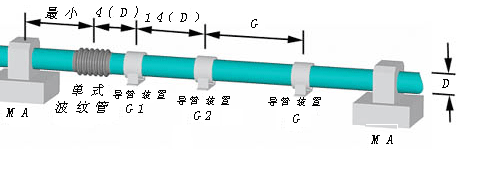

軸向外壓波紋管膨脹節的導管裝置的間距
下圖表明了典型的波紋管膨脹節安裝的必要因素，必須要一致遵守。
D = 管直徑
第一導管裝置 G1:座落于四倍于膨脹節管直徑的位置，如果膨脹節是外壓設計的，第一導管裝置是和膨脹節一體的,這時只有第二導管抓過內置和中間級的導管裝置是需要的。
第二導管裝置G2:座落于14倍于的膨脹節直徑的位置。
軸向外壓波紋管膨脹節的主固定支架從設計角度來看是最主要的。它們必須可以抵抗任何施加在它們身上的力的影響。這些力包括壓力及推力，波紋管剛度的阻力，管線的摩擦阻力以及彎道處的慣性力。

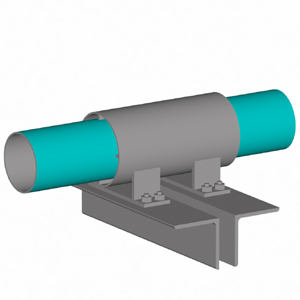

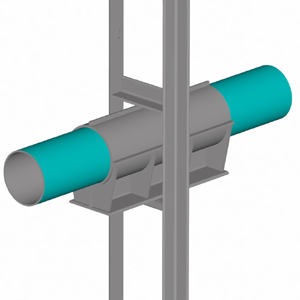

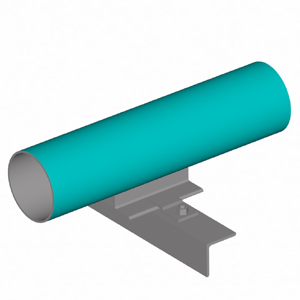

軸向外壓波紋管膨脹節的管道定線裝置是一個正確設計的管道系統另外一個不可缺少的部分。管道中的熱膨脹必須要得到控制以便波紋管只有軸向位移。一定要對管道定線裝置進行設計，以便它們能夠防止管道的彎曲和皺折。它們應該恩能夠由于管道位移而產生的摩擦力降到最小。下列三個圖示表明了那種管道定線裝置的類型。
 圖1 |  圖2 |  圖3 |

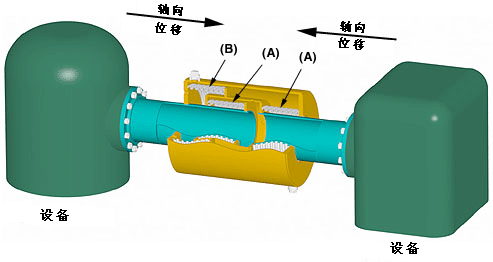

軸向外壓式波紋管膨脹節的應用
圖所示的是典型的外壓式波紋管膨脹節的安裝方式。兩臺設備敏感的負荷要求帶法蘭附件部分的壓力和位移都非常小。當外壓式波紋管膨脹節吸收所有的軸向位移時，兩臺設備可以由于溫度的影響而延長。第一個導管裝置是在膨脹節內部，因此，下一組導管裝置設置在14倍于管線直徑的位置上。這種系統應用能夠吸收比直管壓力平衡式膨脹節更大的位移。
