大拉桿橫向型膨脹節
|
結構型式：
|
型式代號：
|
技術參數：
|
|
|
|
|
產品簡介
----------------------------------------------------------------------
橫向大拉桿波紋管膨脹節簡介

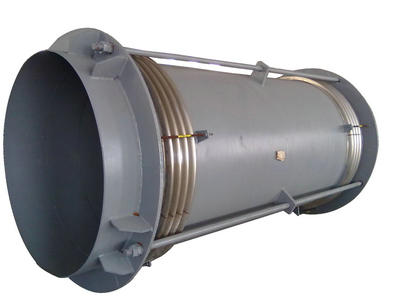

橫向大拉桿型膨脹節,又叫復式拉桿型膨脹節，該膨脹節是由中間管連接的兩個幾何參數和波數相同的波紋管及拉桿、端板組成的撓性部件。主要用于補償單平面或多平面彎曲管段的橫向位移。適用于"L"型和"Ｚ"型管系。由于拉桿能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此膨脹節兩端的管道可使用中間固定支架或導向支架，降低施工成本，提高施工效率。
橫向大拉桿波紋管膨脹節性能特點：

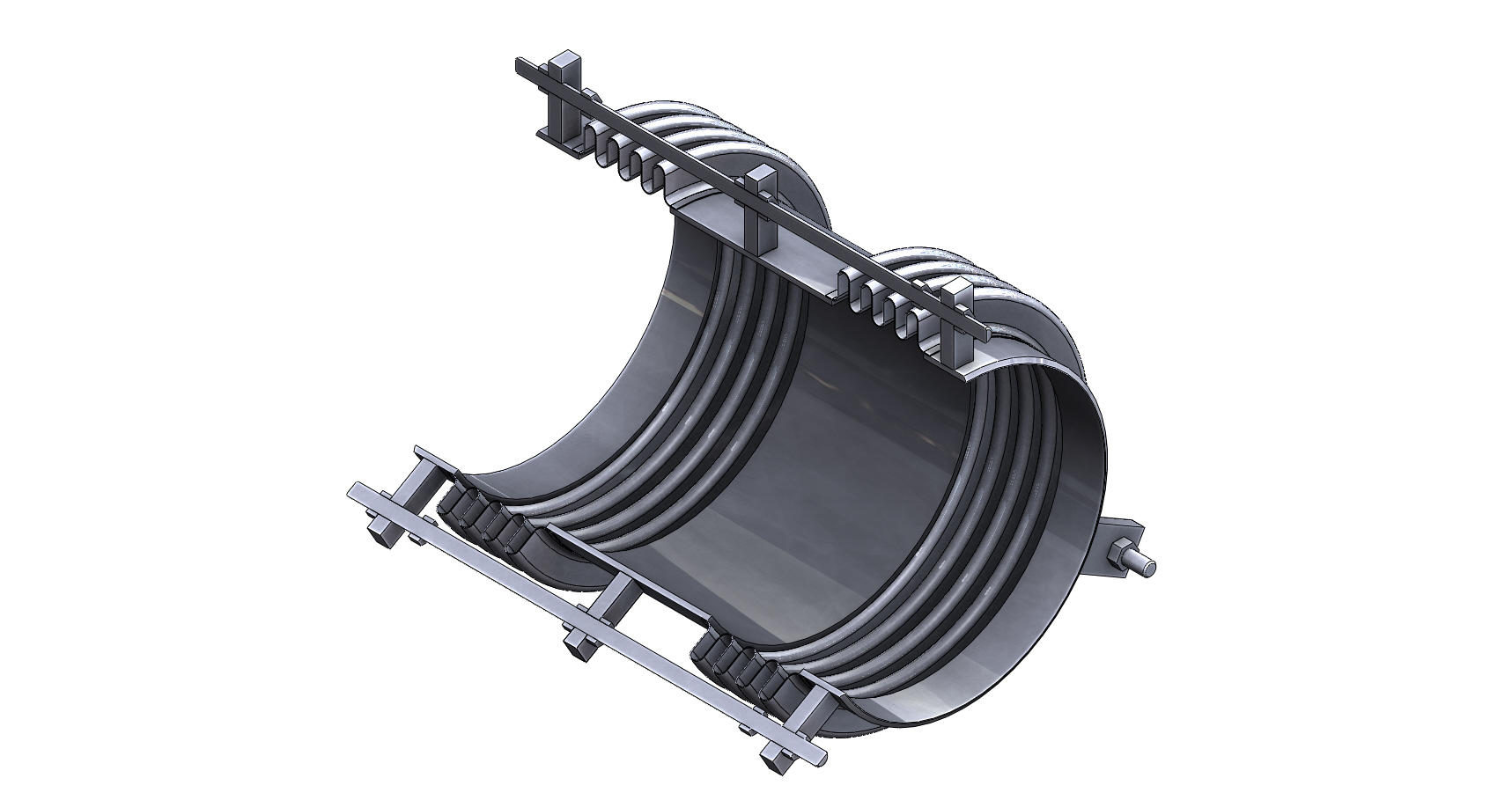

由中間管所連接的兩個波紋管及拉桿、端板和球面與錐面墊圈等結構件組成，主要吸收橫向位移，也可用于補償軸向、橫向、角向以及由這三種形式合成的任意方向的位移。推薦使用將復式拉桿型膨脹節安裝在呈90°的Z形管道的中間短管臂內以補償兩端長管線軸向位移。

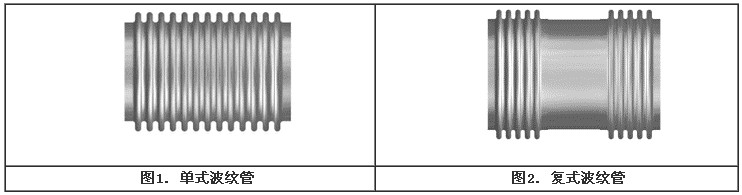

橫向位移是波紋管一端和另外一端縱軸垂直方向上的相對位移。單式波紋管可以有橫向位移，但是位移量是很小的。一個很好的解決方法是如圖2采取復式波紋管。結果是橫向位移補償量增大并且作用力減小。
復式拉桿型膨脹節特別適合吸收橫向位移，此外，這種設計形式也可用于吸收軸向位移，角位移以及任意由這三種形式合成的位移，一般用法是將這種帶連桿的膨脹節設置在呈 90°的“Z”形管系的中間管臂內，調整連桿以阻止外部的軸向位移，圖 2、3是兩個應用實例。

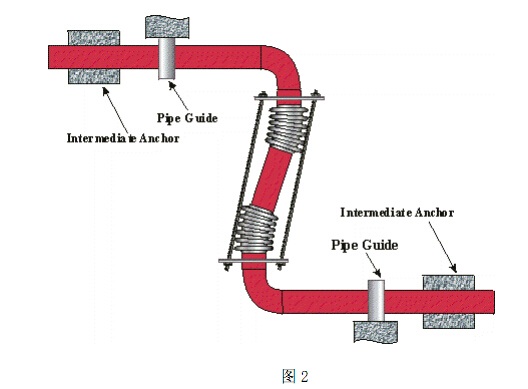

圖2 表示，復式連桿型膨脹節吸收單平面“Z”形彎管的橫向位移，中間管臂連桿以內的熱位移用膨脹節的軸向位移來吸收，水平管線的熱位移由膨脹節的橫向位移來吸收。由于壓力推力是由連桿來承受的，所以兩端均使用中間固定支架，由于作用于管線上的軸向力，是膨脹節產生的變形反力，因此只需使用導向支架。中間管臂上位于連桿以外的部分，如兩端彎管的熱膨脹必須由水平管道的彎曲來吸收。

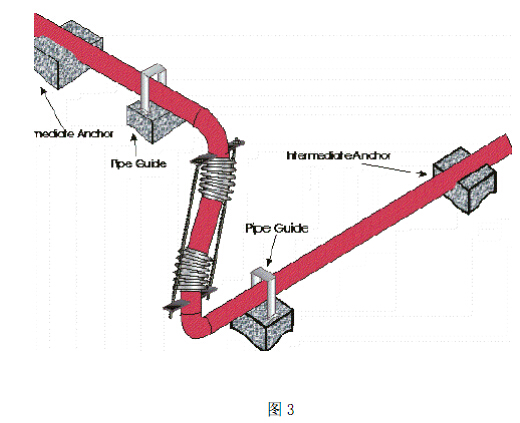

圖3 是在空間“Z” 彎管中使用帶連桿的萬能式膨脹節的典型實例。由于萬能式膨脹節可以吸收任何方向的橫向位移，所以兩個水平管臂可以在水平面上處于任意方位。
橫向大拉桿波紋管膨脹節應用范圍： 主要用于”L”型和”Z”型管系中：

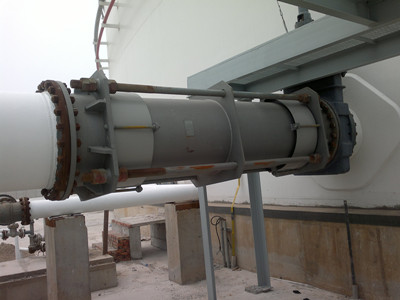

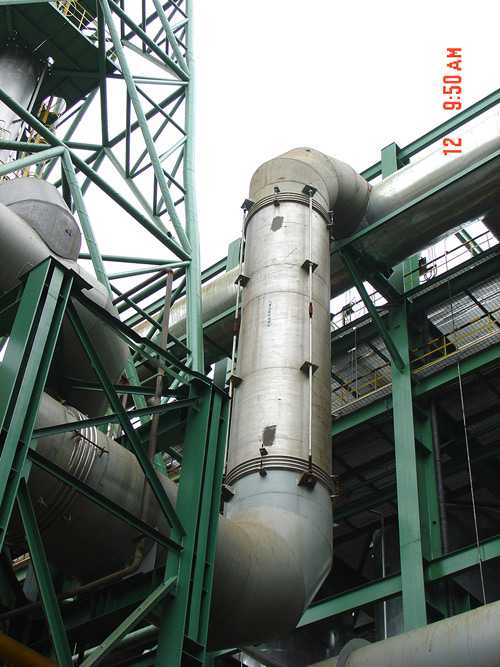

高爐系統復式拉桿補償器

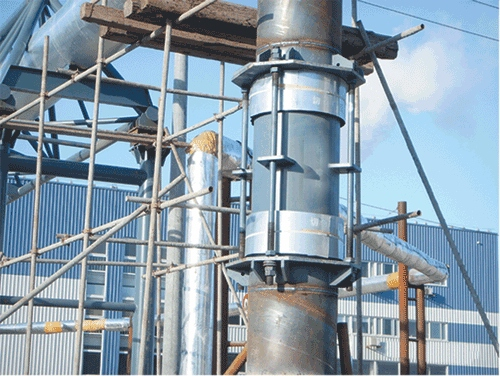

熱網管線大拉桿補償器
石化儲罐用大拉桿補償器
