非金屬織物膨脹節
- 咨詢熱線：15061045152
-
-
產品詳情
-
聯系我們
非金屬織物膨脹節
|
結構型式：
|
型式代號：
|
技術參數：
|
|
|
|
|
產品簡介
----------------------------------------------------------------------
| 產品名稱：非金屬膨脹節 | 公稱通徑：圓形：DN100～DN5000（mm）矩形：任意尺寸 |
|---|---|
| 設計壓力：≤±500KPa | 設計溫度：≤1300℃ |
| 連接形式：法蘭/ 焊接 | 補 償 量：軸向±200 橫向±200（mm） |

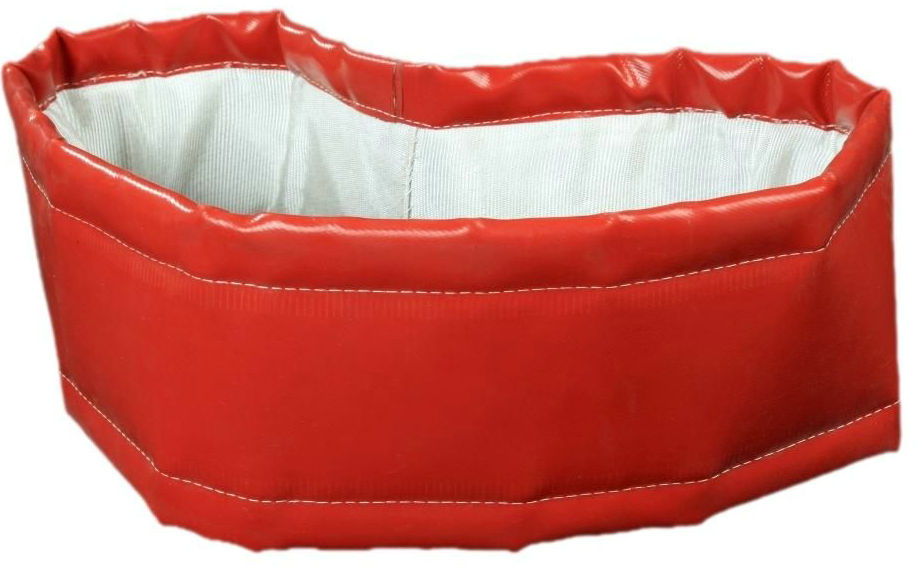

| 非金屬補償器(非金屬膨脹節)蒙皮/圈帶材：硅橡膠覆合玻璃布、氟橡膠涂層玻璃布、聚四氟乙烯壓膜玻璃布、三元乙丙膠涂層玻璃布、丁睛橡膠涂層玻璃布、聚四氟乙烯薄膜等單層或多層復合材料、陶瓷纖維防火布、硅酸鋁棉、不銹鋼絲纖維布、玻璃纖維布等。 歡迎來電訂購織物蒙皮/圈帶:15061045152 |
產品介紹：
非金屬膨脹節是由柔性補償件、法蘭或者接管、保溫隔熱材料及螺栓拉桿等構成，可以在較小的尺寸范圍內提供較大的軸向、角向和側向位移。特性是無反推力，主體材料為玻璃纖維織物及其涂覆制品，無力的傳遞。使用非金屬補償器可簡化設計，避免使用大的支架，節省大量的材料和勞動力。繼而起到消聲減震（纖維織物和保溫棉本身具有吸聲減震的作用，能有效地減少鍋爐、風機等系統的噪聲和震動）的作用。同時具備優良的耐高溫、耐腐蝕和密封性能，采用有機硅、氟等高分子材料涂覆處理，具有優良的耐高溫、耐腐蝕和密封性能，安裝維修方便。
|  |
| 脫硫低溫防腐型 | 脫硝高溫型 |
非金屬膨脹節性能特點：
非金屬膨脹節主要由柔性補償件（非金屬材料）、兩端連接件（法蘭或端管）、調整件（螺紋拉桿）及保溫隔熱材料組成。主要用于輸送粉塵、氣體、煙氣、煤氣及其它氣體的管道系統因溫度變化、機械振動及基礎下沉所引起的位移補償。
? 補償熱膨脹： 非金屬補償器（非金屬膨脹節）可以在較小的尺寸范圍內提供較大的多維方向補償。
? 補償安裝誤差： 由于管道連接中，系統誤差在所難免，非金屬補償器（非金屬膨脹節）可以較好地消除安裝誤差。
? 消聲隔震： 纖維織物、保溫棉本身具有吸聲、隔絕震動傳遞的功能，能有效地減小鍋爐、風機等系統的噪聲和震動。
? 無反推力： 由于主體材料為纖維織物，無力的傳遞。用非金屬膨脹節可簡化設計。
? 密封性能好： 在各種介質作用下，具有良好的密封性。安裝維修方便。

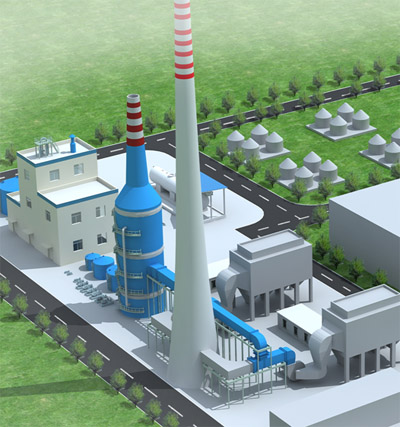

| 非金屬軟連接（非金屬膨脹節）應用范圍： ?水泥廠爐窯系統 ?城市垃圾焚燒系統 |

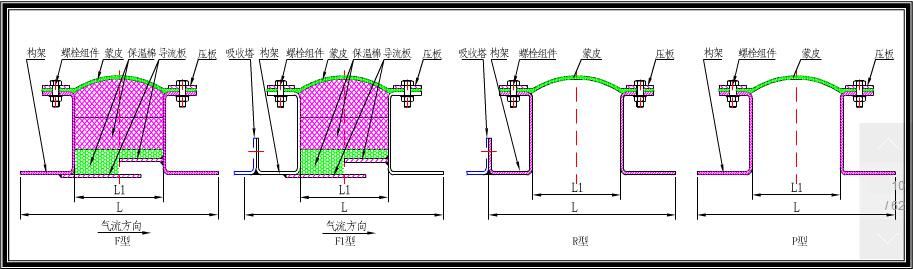

非金屬膨脹節常用的六種結構型式
|
|
|
|
|
|
電廠脫硫脫硝非金屬膨脹節常用結構型式：
| 補償段長度（h/mm） | 100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
| 補償量 （mm ） | 軸向位移（x/mm ） | -30 +15 | -50 +20 | -75 +30 | -85 +36 | -105 +45 | -125 +45 | -130 +50 | -140 +55 | -165 +58 | -175 +62 | -195 +66 | -205 +70 | -225 +74 | -240 +80 |
| 橫向位移（y/mm ） | ±10 | ±15 | ±25 | ±30 | ±45 | ±50 | ±60 | ±68 | ±70 | ±73 | ±75 | ±80 | ±85 | ±90 | |
| 工作溫度 （t℃） | a＝100-200,b＝200-300,c＝300-450,d＝450-500,e＝500-600,f＝600-700, | ||||||||||||||
| 工作壓力 P（Kpa） | ±10～±300，如用戶要求，超范圍壓力，可另行設計。 | ||||||||||||||
| 流速 | a－b | v＝8－15 | |||||||||||||
| c－d | v＝8－20 | ||||||||||||||
備注：非金屬膨脹節起的作用就是補償多維方向的位移，通常來說,在設計的時候，至少要提供三個方向的位移參數要求，它們分別是軸向位移、橫向位移及角向位移，具體方向的位移說明見下表：
軸向位移 | | 軸向位移是指非金屬膨脹節的自由長度沿縱軸進行平行移動的尺寸長度變化,主要表現為拉伸和壓縮。 |
橫向位移 | | 橫向位移是金屬膨脹節的一端以垂直于縱軸的方向向另一端移動的相對位移,主要表現為非金屬膨脹節兩端彼此平行但不在同一端面上。 |
角向位移 | | 角向位移是金屬膨脹節的自由長度沿縱軸朝向某一點進行旋轉的旋轉位移,主要表現為非金屬膨脹節的一端沿軸線向另一端彎曲。 |
