橡膠軟連接
|
結構型式：
|
型式代號：
|
技術參數：
|
|
|
|
|
產品簡介
----------------------------------------------------------------------

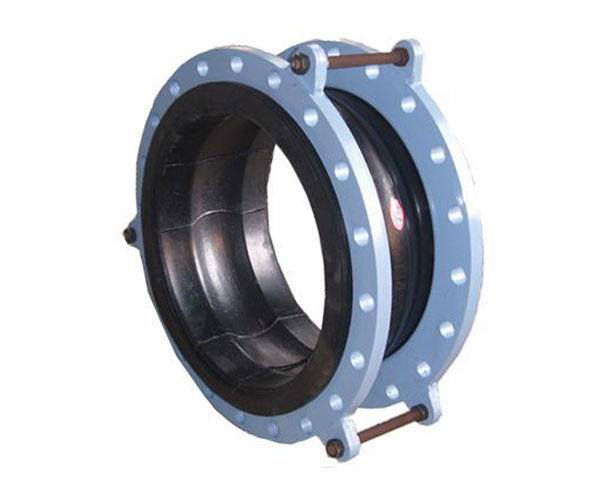

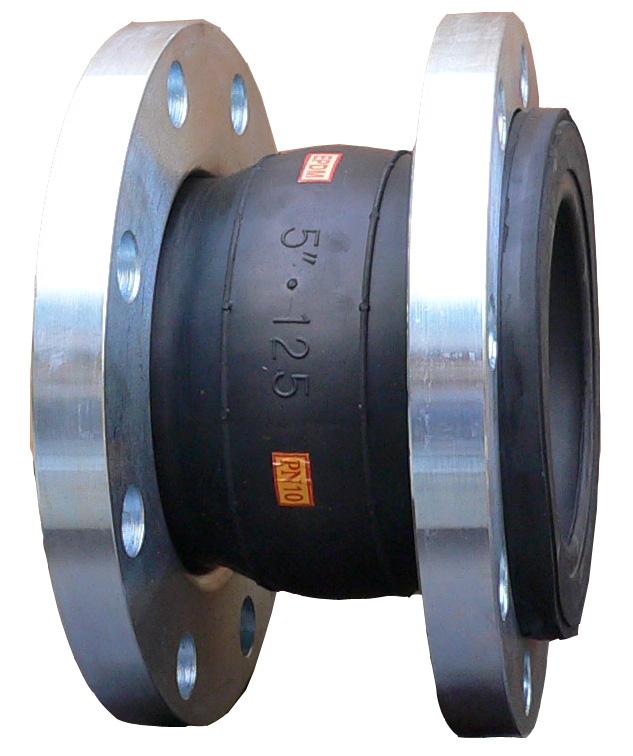

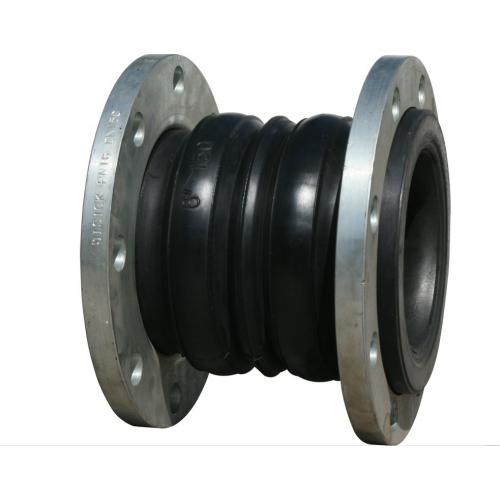

| 可曲撓橡膠接頭又稱作減振器、管道減震器、避震喉、柔性橡膠接頭、橡膠軟連接，軟接頭等。可曲撓單球橡膠接頭是金屬管道的柔性聯接器，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。現引進國外先進生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層得到更好的結合，比普通型可曲撓橡膠接頭的工作壓力更高，質量更好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點。 | |
|
可曲撓橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。 1、可曲撓單球橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。 技術條件 項目 型號 JGD-1 JGD-2 JGD-3 工作壓力MPa(kgf/cm2) 1（10） 1.6（16） 2.5（25） 爆破壓力MPa(kgf/cm2) 2（20） 3（30） 4.5（45） 真 空 度KPa(mm/Hg) 53.3（400） 86.7（650） 100（750） 適 用 溫 度℃ -15℃～115℃特殊可達-30℃～160℃ 適 用 介 質 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。可曲撓橡膠接頭安裝數據表 公稱通徑DN 長度 L mm 法蘭厚度 b mm 螺栓數 n 螺栓孔直徑mm 螺栓孔中心圓直徑D1mm 軸向位移mm 橫向位移mm 偏轉角度a1+a2 mm 英寸 伸長 壓縮 32 1.25 95 16 4 18 100 6 9 9 15 40 1.5 95 18 4 18 110 6 10 9 15 50 2 105 18 4 18 125 7 10 10 15 65 2.5 115 20 4 18 145 7 13 11 15 80 3 135 20 4 18 160 8 15 12 15 100 4 150 22 8 18 180 10 19 13 15 125 5 165 24 8 18 210 12 19 13 15 150 6 180 24 8 23 240 12 20 14 15 200 8 210 24 8 23 295 16 25 22 15 250 10 230 26 12 23 350 16 25 22 15 300 12 245 28 12 23 400 16 25 22 15 350 14 255 28 16 23 460 16 25 22 15 400 16 255 30 16 25 515 16 25 22 15 450 18 255 30 20 25 565 16 25 22 15 500 20 255 32 20 25 620 16 25 22 15 600 24 260 36 20 30 725 16 25 22 15 700 28 260 36 24 30 840 16 25 22 15 800 32 260 38 24 34 950 16 25 22 15 900 36 260 42 28 34 1050 16 25 22 15 1000 40 260 44 28 34 1160 18 26 24 15 1200 48 260 48 32 41 1380 18 26 24 15 1400 56 350 44 36 34 1560 20 28 26 15 1600 64 350 46 40 34 1760 25 35 30 10 1800 72 350 52 44 41 1970 25 35 30 10 2000 80 420 54 48 48 2180 25 35 30 10 2200 88 400 40 52 48 2390 25 35 30 10 2400 96 400 41 56 48 2600 25 35 30 10 2600 104 450 42 60 54 2810 25 35 30 10 2800 112 450 45 64 54 3020 25 35 30 10 3000 120 450 50 68 54 3220 25 35 30 10 注：1、特殊要求可來函來圖定制，法蘭按《全國通用給排水標準圖集》，其它按HG/T2289-92 2、DN350-600(2)型工作壓力為1.6MPa，DN32-400(3)型工作壓力為2.5MPa。 3、DN700-DN1200工作壓力為1.0MPa，DN1400工作壓力為0.6MPa，DN1600-DN1800工作壓力為0.4MPa，法蘭按0.6MPa選取。DN2000工作壓力為0.25MPa，法蘭按0.6MPa壓力選取。 4、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 5、用戶使用橡接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭。
| |
